Descrição

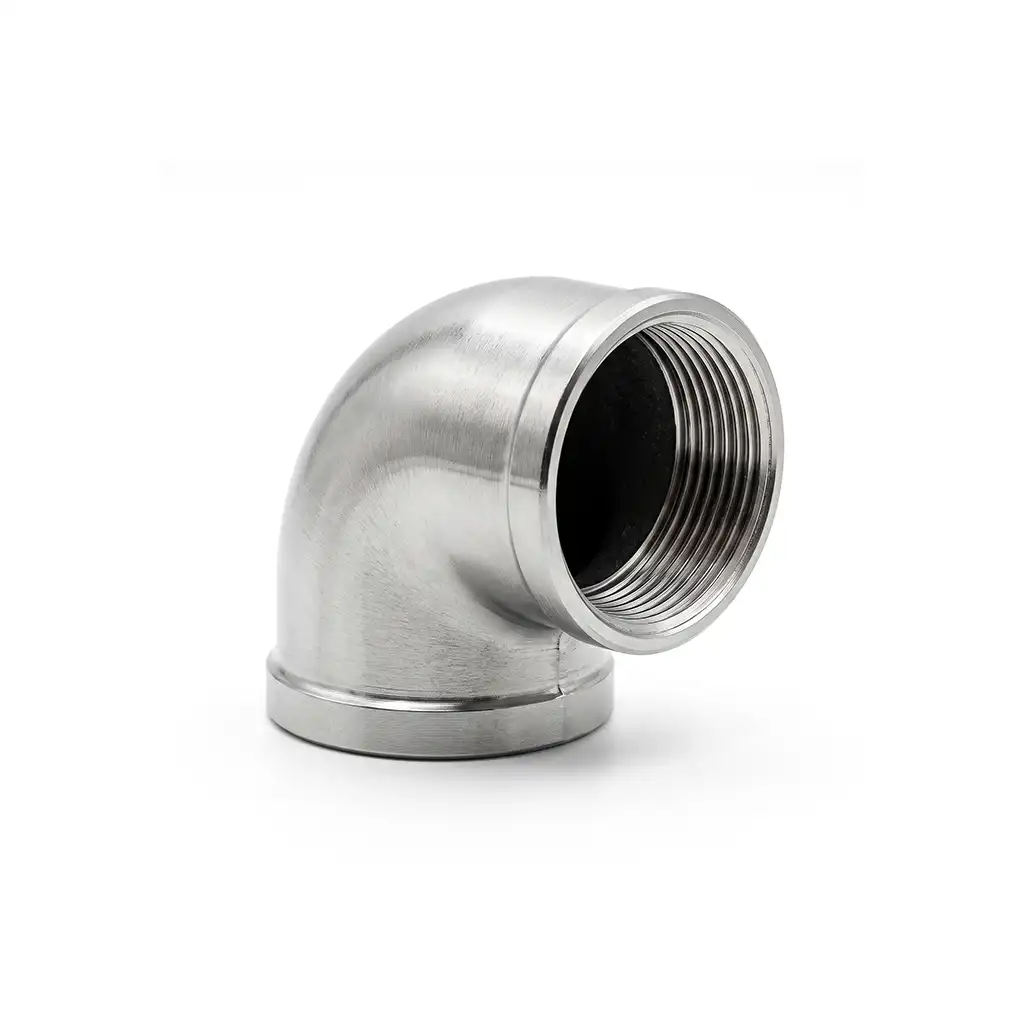

O Cotovelo 90° com Rosca BSP (também conhecido popularmente como Joelho 90°) é uma conexão hidráulica e industrial de alta precisão desenvolvida para realizar desvios angulares exatos de 90 graus na direção do fluxo de uma tubulação.
A grande virtude técnica deste componente é o seu sistema de fixação por acoplamento mecânico rosqueado. Dotado de roscas internas (fêmea) ou mistas (macho/fêmea), ele dispensa completamente a necessidade de processos de soldagem, fusão térmica ou ferramentas pesadas em campo. Trata-se da solução ideal para instalações que exigem montagem rápida, layouts compactos e a flexibilidade de desmontar trechos da linha para manutenção, limpeza ou reconfiguração do sistema sem perdas de material.
O Padrão de Rosca BSP (British Standard Pipe)
A rosca BSP é um padrão de acoplamento mecânico de origem europeia, amplamente normatizado no Brasil pela NBR NM ISO 7-1 (roscas de vedação) e NBR ISO 228-1 (roscas de fixação mecânica). Suas principais características de engenharia incluem:
Geometria dos Filetes: Possui filetes com ângulo de perfil de 55° graus e cristas e raízes arredondadas (diferente do padrão americano NPT, que utiliza ângulo de 60° e filetes planos).
Tipo Construtivo Cônico (Rosca de Vedação – BSPT): Geralmente, a rosca macho é cônica e a fêmea é paralela. À medida que a conexão é rosqueada e apertada, ocorre uma interferência mecânica progressiva entre os filetes. Esse esmagamento controlado, combinado com o uso de uma fita veda-rosca (PTFE) ou pasta selante, garante uma estanqueidade estritamente segura e livre de microvazamentos, mesmo sob vibrações moderadas.
Tipo Construtivo Paralelo (Rosca de Fixação – BSPP): Os filetes mantêm o mesmo diâmetro ao longo de todo o curso. A vedação, neste caso, não ocorre no filete, mas sim pelo esmagamento de uma junta plana ou anel de vedação (o-ring) na base da conexão.
Configurações de Extremidades
Para se adequar perfeitamente ao desenho e à necessidade de transição de cada projeto, o cotovelo 90° BSP é fornecido nas seguintes variações de entrada e saída:
- Fêmea x Fêmea (F/F): Possui rosca interna em ambas as extremidades. É o modelo padrão para interligar dois tubos condutores que já possuem roscas externas (macho).
- Macho x Fêmea (M/F) / Cotovelo de Rua: Possui rosca externa em uma extremidade e interna na outra. É extremamente útil para conexão direta na saída de válvulas, bombas, tanques ou outras conexões fêmeas, eliminando a necessidade de usar um niple de transição e economizando espaço físico no layout.
