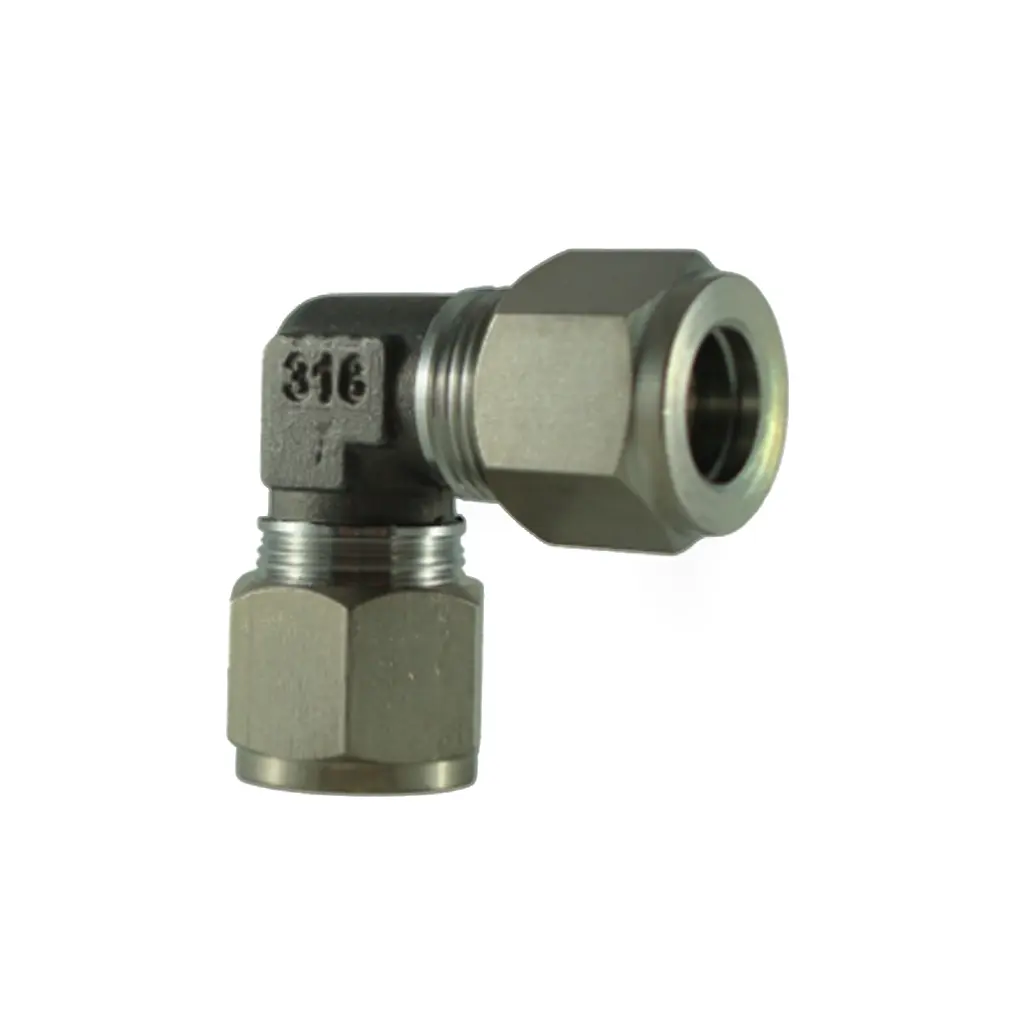

Cotovelo União OD

Descrição

O Cotovelo União OD (Outside Diameter) é uma conexão industrial desenvolvida para unir dois tubos de mesmo diâmetro externo em um ângulo de 90°, permitindo mudanças de direção em linhas de condução de líquidos, gases e vapores.

Sua configuração tipo união permite conectar dois tubos OD através de um sistema de compressão, facilitando a montagem, desmontagem, manutenção e modificações na tubulação.

Projetado para aplicações que exigem elevada integridade de vedação, o Cotovelo União OD utiliza sistema de vedação por compressão, contribuindo para a estanqueidade da conexão mesmo em condições de vibração, variações térmicas e pressão.

Sua instalação não exige soldagem, permitindo realizar a conexão dos tubos de forma prática e reduzindo o tempo necessário para montagem e intervenções no sistema.

Fabricado em materiais como Aço Inoxidável AISI 304, Aço Inoxidável AISI 316, Latão ou ligas especiais, o Cotovelo União OD oferece resistência mecânica, resistência à corrosão e durabilidade para aplicações industriais e de instrumentação.



O que é um Cotovelo União OD?

O Cotovelo União OD é uma conexão angular utilizada para unir dois tubos OD de mesmo diâmetro e alterar a direção da linha em 90°.

Sua configuração pode ser representada como:

Tubo OD → Cotovelo União 90° → Tubo OD

As duas extremidades utilizam conexão para tubo OD, permitindo realizar a mudança de direção sem a necessidade de uma interface roscada ou soldada.



Para que serve o Cotovelo União OD?

O Cotovelo União OD serve para conectar dois tubos de mesmo diâmetro externo e realizar uma mudança de direção de 90° na tubulação.

Essa configuração pode ser utilizada quando uma linha precisa contornar equipamentos, estruturas ou outros componentes da instalação sem interromper a continuidade do sistema.



O que significa OD?

OD significa Outside Diameter, ou diâmetro externo. Nas conexões OD, a seleção do componente é realizada considerando o diâmetro externo dos tubos que serão conectados.

No Cotovelo União OD, as duas extremidades são destinadas a tubos de mesmo diâmetro externo.



Como funciona o Cotovelo União OD 90°?

O Cotovelo União OD recebe um tubo em cada extremidade e altera o percurso da linha em um ângulo de 90°.

Em termos práticos:

Entrada Tubo OD → Mudança de Direção 90° → Saída Tubo OD

Essa configuração permite modificar o trajeto da tubulação mantendo a conexão entre tubos OD.



Sistema de vedação por compressão

O Cotovelo União OD utiliza sistema de compressão para realizar a fixação e vedação dos tubos.

Entre suas funções estão:

• fixar os tubos OD;
• contribuir para a estanqueidade;
• reduzir riscos de vazamentos;
• proporcionar estabilidade mecânica;
• resistir a vibrações e variações térmicas;
• permitir montagem sem soldagem.



Instalação sem soldagem

A utilização de conexões por compressão elimina a necessidade de soldar os tubos diretamente ao cotovelo.

Essa característica facilita:

• instalação;
• desmontagem;
• manutenção;
• substituição de componentes;
• modificações na tubulação.



União para dois tubos OD

O Cotovelo União OD possui duas extremidades destinadas à conexão de tubos OD, permitindo unir diretamente dois trechos da tubulação.

A configuração tipo união é especialmente útil quando é necessário realizar uma mudança de direção mantendo o mesmo padrão de conexão nos dois lados.



Mudança de direção em 90°

O formato angular permite alterar o percurso da tubulação em 90 graus, possibilitando adequar a linha ao espaço disponível na instalação.

Essa característica pode ser utilizada em painéis, equipamentos, linhas de instrumentação, sistemas pneumáticos, hidráulicos e outras instalações industriais.



Características

• Conexão angular de 90°.
• União para dois tubos OD — Outside Diameter.
• Conexão entre tubos de mesmo diâmetro externo.
• Sistema de vedação por compressão.
• Instalação sem soldagem.
• Excelente capacidade de vedação.
• Alta resistência mecânica.
• Resistência à corrosão e vibrações.
• Fácil instalação e manutenção.
• Compatível com líquidos, gases e vapores.
• Disponível em diversas bitolas.
• Longa vida útil operacional.



Principais Aplicações

O Cotovelo União OD pode ser utilizado em:

• sistemas de instrumentação industrial;
• linhas pneumáticas;
• linhas hidráulicas;
• distribuição de gases industriais;
• sistemas analíticos;
• painéis de automação;
• equipamentos laboratoriais;
• processos químicos e petroquímicos;
• tratamento de água e efluentes;
• máquinas e equipamentos industriais.



Setores Atendidos

• Óleo e Gás;
• Indústria Química;
• Indústria Petroquímica;
• Farmacêutica;
• Alimentícia e Bebidas;
• Energia;
• Mineração;
• Papel e Celulose;
• Automação Industrial;
• Saneamento;
• Naval e Offshore;
• HVAC;
• Laboratórios e Instrumentação;
• Máquinas e Equipamentos Industriais.



Benefícios

• Permite mudanças de direção da tubulação em 90°.
• Une diretamente dois tubos OD.
• Excelente vedação contra vazamentos.
• Instalação rápida e sem soldagem.
• Facilita manutenção e desmontagem da linha.
• Alta resistência à pressão e corrosão.
• Facilita modificações no percurso da tubulação.
• Reduz custos operacionais.
• Contribui para maior confiabilidade do sistema.
• Solução prática e durável para aplicações industriais e de instrumentação.
