Descrição

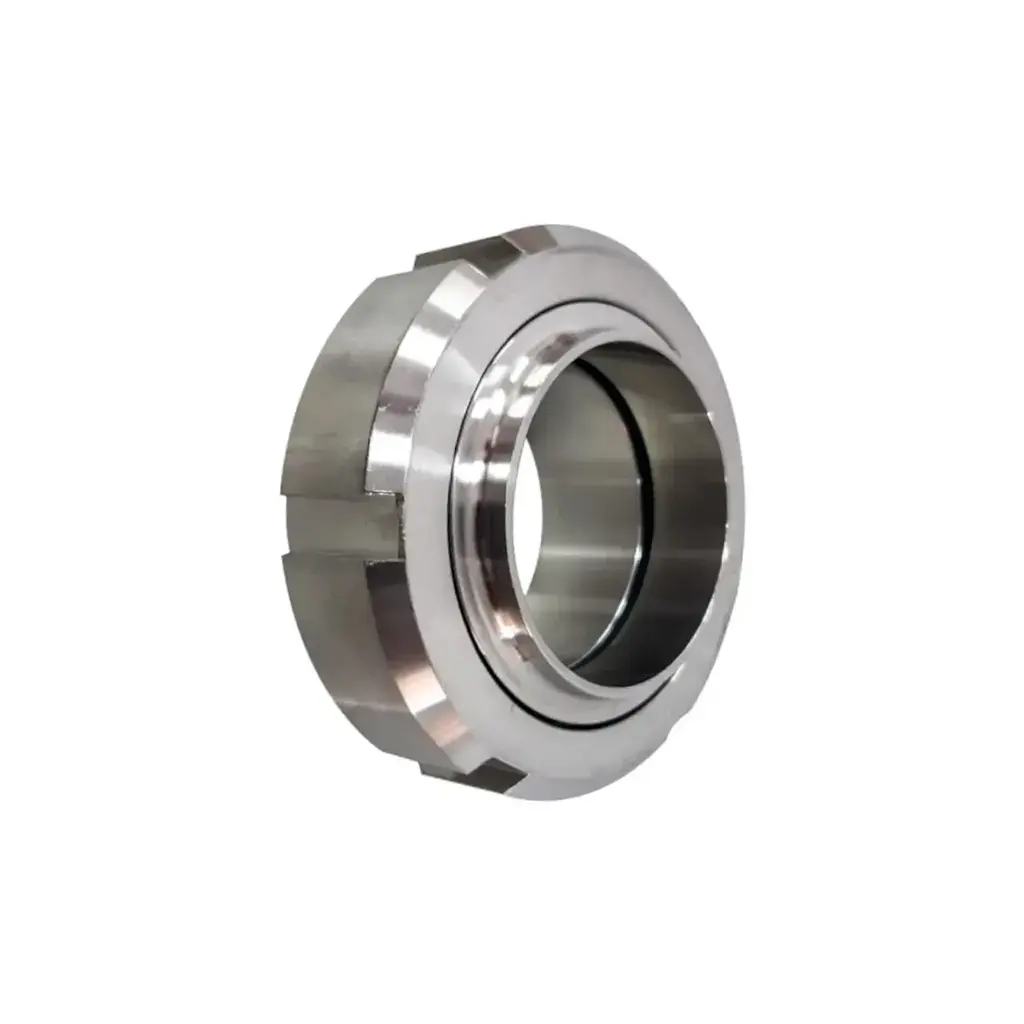

A União Sanitária SMS Completa em Aço Inox 304 é um acoplamento tubular modular de alta pureza, desenvolvido especificamente para realizar a interconexão e a descontinuidade rápida de linhas de processo que transportam fluidos alimentícios e utilidades industriais limpas.
Projetada estritamente sob os critérios da norma sueca SMS 1145 (Swedish Standard), esta união é um dos padrões mais consagrados mundialmente na engenharia de processos higiênicos devido ao seu design ultra compacto, robustez mecânica e facilidade de intervenção manual para limpeza.
O conjunto completo é comercializado de forma integrada e estruturado em 4 elementos interdependentes:
- Niple Macho: Colarinho tubular dotado de uma rosca redonda externa especial (padrão SMS).
- Niple Fêmea (Liner): Colarinho liso com aba de encosto para a porca.
- Porca Articulada SMS: Anel externo com ranhuras/castelos para aplicação de torque.
- Anel de Vedação de Perfil Reduzido: Elastômero (geralmente EPDM, Silicone ou Viton) com certificação Grau FDA.
O Diferencial Técnico do Padrão SMS
Embora desempenhe um papel similar a outras conexões sanitárias (como o padrão RJT ou a norma alemã DIN), a União SMS destaca-se no mercado por características geométricas exclusivas:
Layout Ultra Compacto: O comprimento face a face das peças montadas é sensivelmente menor que o de outras uniões industriais. Isso economiza espaço físico precioso nos skids (módulos de processo) e reduz o peso estrutural sobre os suportes das tubulações suspensas.
Porca com Ranhuras (Castelo): A porca de aperto externa possui ranhuras verticais usinadas em vez de faces sextavadas. O aperto inicial é feito manualmente e o travamento final é aplicado através de uma Chave Gancho / Chave de Unha SMS, garantindo uma fixação firme sem esmagar ou arranhar o corpo de inox.
Geometria de Vedação Controlada: O anel de vedação se aloja em um rebaixo geométrico plano que impede que o elastômero seja excessivamente comprimido e invada o diâmetro interno do tubo. Isso mantém a linha perfeitamente concêntrica, plano-lisa e livre de frestas.2.
Acabamento Superficial e Critérios Sanitários
Por se tratar de um componente que atua diretamente no coração de linhas de produção de consumo humano, o tratamento de superfície é tratado com rigor absoluto:
Grau Sanitário OD (Polido): Passa por polimento mecânico ou eletroquímico de alta tecnologia, atingindo índices de rugosidade interna extremamente baixos ($Ra < 0,8 \, \mu m$).
Imunidade a Contaminações: O acabamento espelhado elimina microporosidades, riscos ou rugosidades na face interna onde resíduos de produtos poderiam se incrustar. Isso impede a formação de biofilmes (incrustações orgânicas) e a proliferação de colônias bacterianas, tornando o conjunto totalmente apto para processos de limpeza automática CIP (Clean-in-Place) e esterilização SIP (Sterilize-in-Place).
Metalurgia e Propriedades do Aço Inox AISI 304
A fabricação a partir do Aço Inox AISI 304 (liga austenítica contendo tipicamente 18% de Cromo e 8% de Níquel) confere propriedades ideais para a maioria das plantas de utilidades e processos:
- Resistência à Oxidação Física: Oferece uma barreira espetacular contra a ferrugem em contato com a umidade atmosférica, água doce, vapores de aquecimento e fluidos de processo de agressividade química moderada.
- Preservação de Propriedades: Sendo uma liga quimicamente estável, o Inox 304 não descama partículas metálicas e não altera a cor, o odor ou o sabor dos fluidos transportados, salvaguardando o controle de qualidade do produto final.
