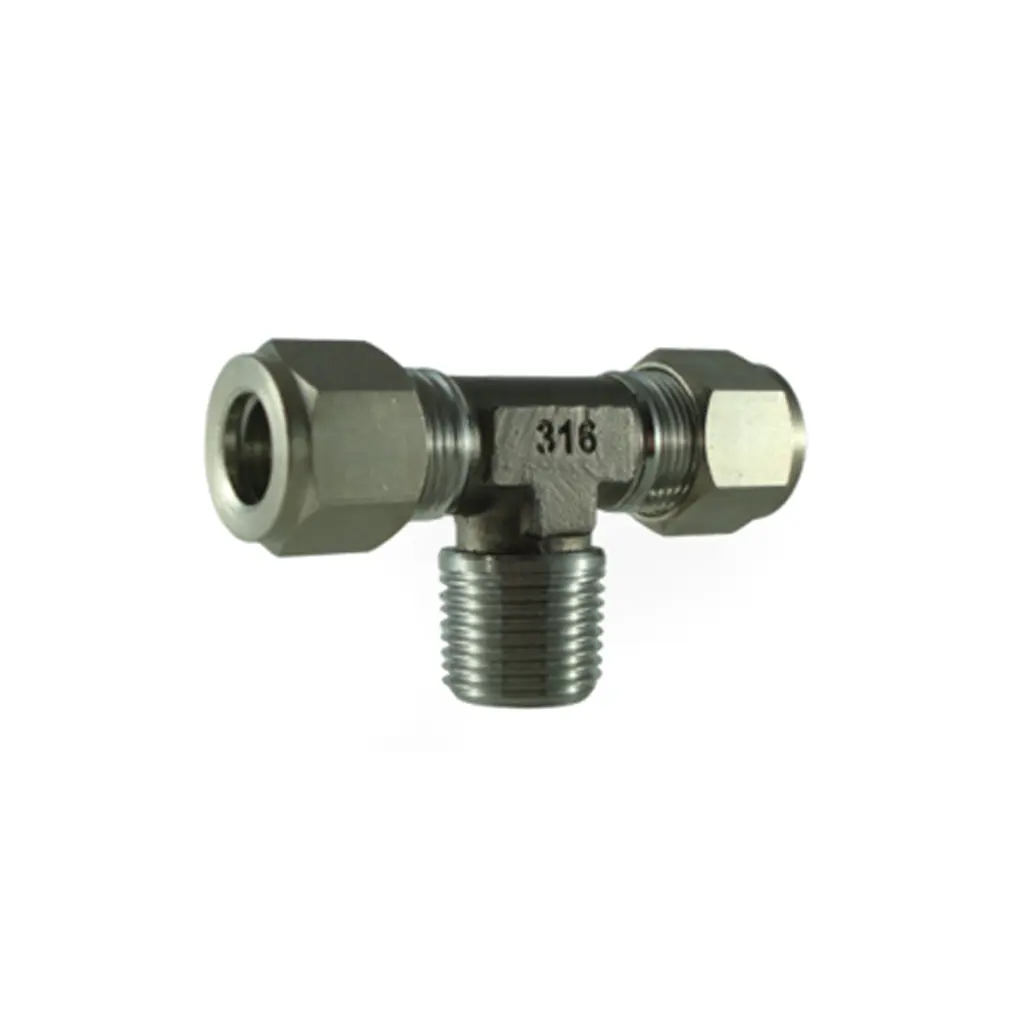

Tee União OD C/ Macho Central NPT

Descrição

O Tee União OD com Macho Central NPT é uma conexão industrial desenvolvida para realizar a derivação de líquidos, gases ou vapores, combinando duas extremidades para tubos dimensionados pelo diâmetro externo OD e uma saída central com rosca macho NPT.

Sua configuração em formato “T” permite manter a continuidade da linha entre dois tubos OD e, simultaneamente, criar um ponto central para conexão de válvulas, manômetros, transmissores de pressão, sensores, instrumentos de medição e outros equipamentos que utilizem rosca fêmea NPT compatível.

As duas extremidades OD utilizam sistema de compressão, permitindo a fixação e vedação dos tubos sem necessidade de soldagem. A saída central possui rosca macho NPT, possibilitando a conexão direta de componentes compatíveis.

Fabricado em Aço Inoxidável AISI 304, Aço Inoxidável AISI 316, Latão ou ligas especiais, o Tee União OD com Macho Central NPT oferece resistência à corrosão, vibrações, pressão e variações de temperatura, sendo indicado para sistemas industriais e de instrumentação.



O que é um Tee União OD com Macho Central NPT?

O Tee União OD com Macho Central NPT é uma conexão em formato de “T” que combina três interfaces:

Tubo OD → Tee União → Tubo OD
**　　　　　　　　 ↓**
**　　　　 Rosca Macho NPT**

As duas extremidades em linha são destinadas à conexão de tubos OD, enquanto a saída central possui rosca macho NPT. Essa configuração permite manter a linha principal e criar um ponto de derivação para a instalação de instrumentos ou outros componentes.



Para que serve o Tee União OD com Macho Central NPT?

O Tee União OD com Macho Central NPT serve para interligar dois tubos OD e criar uma derivação central com rosca macho NPT.

Essa configuração pode ser utilizada para conectar diretamente:

• manômetros;
• transmissores de pressão;
• sensores;
• instrumentos de medição;
• válvulas;
• equipamentos industriais com rosca fêmea NPT.



O que significa OD?

OD significa Outside Diameter, ou diâmetro externo. As duas extremidades OD do Tee União são dimensionadas de acordo com o diâmetro externo dos tubos utilizados na instalação. Por isso, a seleção correta deve considerar as medidas OD dos tubos que serão conectados.



O que significa NPT?

NPT significa National Pipe Thread, padrão de rosca utilizado em diferentes conexões e equipamentos industriais.



Como funciona o Tee União OD com Macho Central NPT?

A configuração em formato “T” possui duas extremidades OD alinhadas e uma saída central posicionada em 90°.

Em uma instalação típica:

Tubo OD → Linha principal → Tubo OD
**　　　　　　　　　↓ 90°**
**　　　　　　Macho NPT → Instrumento**

Isso permite manter a continuidade da linha e criar simultaneamente um ponto para instrumentação ou derivação.



Derivação e instrumentação em uma única conexão

O principal diferencial do Tee União OD com Macho Central NPT é reunir duas funções:



União entre tubos OD + Derivação com rosca macho NPT

Essa configuração permite criar um ponto de conexão para instrumentos diretamente na linha, sem alterar as interfaces OD das extremidades principais.



Duas extremidades para Tubo OD

As duas extremidades alinhadas são destinadas à conexão de tubos OD.

Elas utilizam sistema de compressão, permitindo:

• fixação dos tubos;
• vedação da conexão;
• estabilidade mecânica;
• resistência a vibrações;
• instalação sem soldagem;
• facilidade de manutenção.



Saída Central com Rosca Macho NPT

A derivação central possui rosca macho NPT, permitindo a conexão direta com equipamentos e componentes que possuam rosca fêmea NPT compatível.

Essa saída pode ser utilizada para conectar:

• manômetros;
• transmissores;
• sensores;
• instrumentos;
• válvulas;
• equipamentos de medição.



Sistema de vedação por compressão

As extremidades OD utilizam sistema de compressão para fixação e vedação dos tubos.

Entre suas funções estão:

• fixar os tubos OD;
• contribuir para a estanqueidade;
• reduzir riscos de vazamentos;
• proporcionar estabilidade mecânica;
• resistir a vibrações;
• permitir instalação sem soldagem.



Instalação sem soldagem nas extremidades OD

A conexão dos tubos OD é realizada por compressão, eliminando a necessidade de soldagem nessas extremidades.

Essa característica facilita:

• instalação;
• desmontagem;
• manutenção;
• substituição de componentes;
• modificações na linha.



Características

• Conexão tipo Tee (T).
• Duas extremidades para tubo OD.
• Saída central com rosca macho NPT.
• Derivação central em 90°.
• Sistema de vedação por compressão.
• Excelente estanqueidade.
• Alta resistência mecânica.
• Instalação sem soldagem nas extremidades OD.
• Resistência à corrosão e vibrações.
• Compatível com líquidos, gases e vapores.
• Disponível em diversas bitolas.
• Longa vida útil operacional.



Principais Aplicações

O Tee União OD com Macho Central NPT pode ser utilizado em:

• sistemas de instrumentação industrial;
• instalação de manômetros;
• transmissores de pressão;
• sensores e instrumentos de medição;
• linhas pneumáticas;
• linhas hidráulicas;
• distribuição de gases industriais;
• painéis de automação;
• processos químicos e petroquímicos;
• equipamentos industriais.



Setores Atendidos

• Óleo e Gás;
• Indústria Química;
• Indústria Petroquímica;
• Farmacêutica;
• Alimentícia e Bebidas;
• Energia;
• Mineração;
• Papel e Celulose;
• Automação Industrial;
• Saneamento;
• Naval e Offshore;
• HVAC;
• Laboratórios e Instrumentação;
• Máquinas e Equipamentos Industriais.



Benefícios

• Permite derivação e instrumentação da linha em uma única conexão.
• Mantém a continuidade entre dois tubos OD.
• Cria uma saída central com rosca macho NPT.
• Facilita a instalação de instrumentos e sensores.
• Excelente vedação contra vazamentos.
• Instalação rápida e sem soldagem nas extremidades OD.
• Alta resistência à pressão e corrosão.
• Facilita manutenção e modificações no sistema.
• Reduz a necessidade de conexões adicionais.
• Reduz custos de montagem e manutenção.
• Contribui para maior confiabilidade operacional.
• Solução robusta e durável para sistemas industriais e de instrumentação.
