Descrição

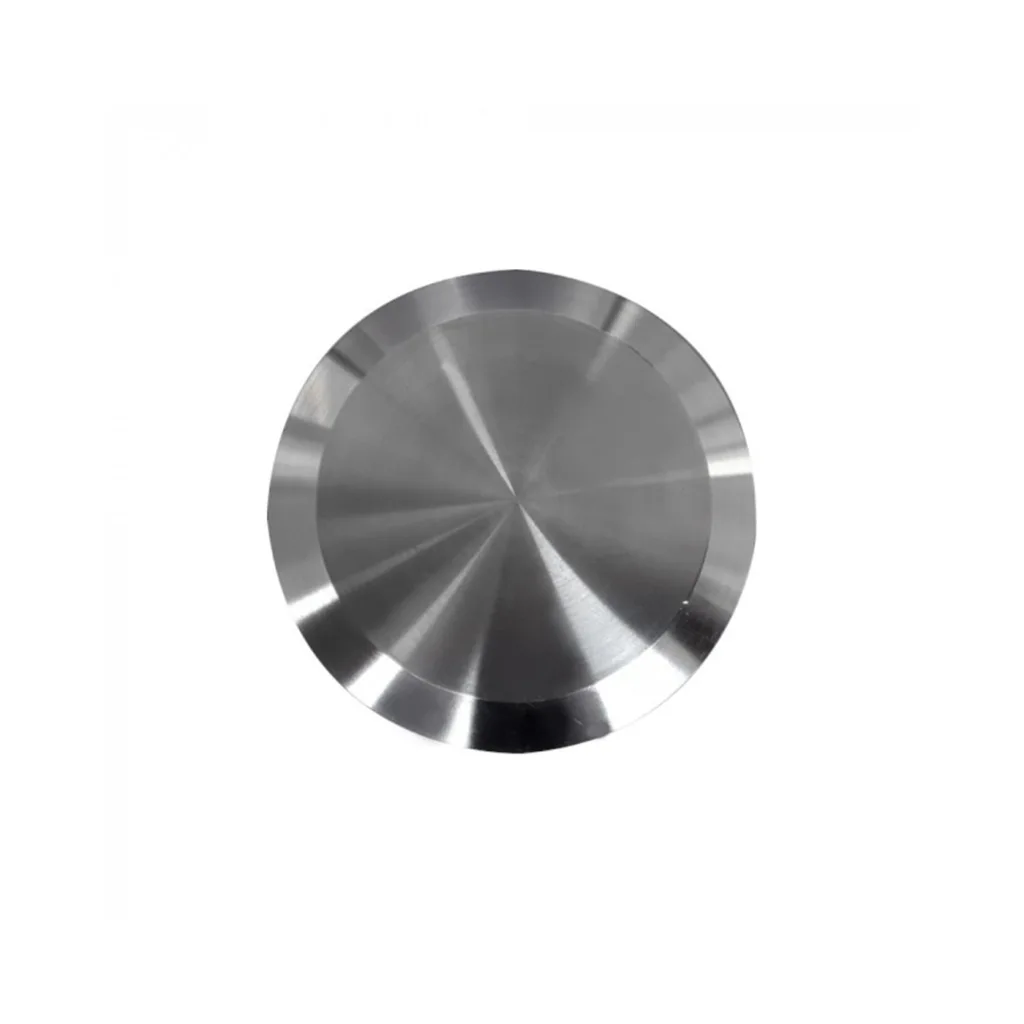

O Tampão Tri-Clamp (TC) em Aço Inox 304 (também conhecido no mercado como Cap TC ou Disco Cego) é uma conexão terminal de alta pureza desenvolvida especificamente para o bloqueio e fechamento rápido de linhas de tubulações de bioprocessos, saídas de tanques, filtros ou derivações de válvulas. Projetado sob os rigorosos critérios das normas internacionais que regem o mercado higiênico, como a ASME BPE e ASTM A270, este componente garante uma descontinuidade de fluxo totalmente asséptica e segura.
O grande diferencial de engenharia do sistema Tri-Clamp é a sua conectividade mecânica sem roscas. O tampão possui uma aba flangeada periférica com uma angulação precisa de encosto. Para realizar o fechamento da linha, o tampão é sobreposto ao flange TC do tubo ou equipamento; entre eles, posiciona-se uma junta de vedação elastomérica e, por fora, aplica-se uma braçadeira de aperto rápido (clamp). Esse design permite isolar ou abrir a linha em questão de segundos, de forma totalmente manual, sem demandar o uso de ferramentas complexas.
Geometria de Vedação e Perfil Flangeado TCA construção do tampão TC foca na eliminação completa de riscos operacionais e contaminações cruzadas:
- Face Traseira Plana e Lisa: A face do tampão que fica em contato direto com o fluido do processo passa por usinagem computadorizada para garantir uma planicidade perfeita. Quando a braçadeira aperta o conjunto, a junta elastomérica sofre uma compressão axial controlada, vedando a linha de forma homogênea.
- Ausência de Zonas Mortas: O acoplamento Tri-Clamp garante que o diâmetro do tampão case perfeitamente com a extremidade da linha. Não existem recessos, frestas, fios de rosca ou degraus internos, o que impede que o fluido fique estagnado, sofra decomposição orgânica e gere colônias de bactérias.
Acabamento de Superfície e Critérios Sanitários
O tratamento metalúrgico da face interna do tampão TC é o fator mais crítico para assegurar a conformidade do componente em ambientes regulados:
Grau de Rugosidade Controlado ($Ra$): A superfície que entra em contato com o produto passa por processos severos de polimento mecânico ou eletropolimento, atingindo índices de rugosidade extremamente baixos (geralmente $Ra \le 0,8 \, \mu m$).
Barreira Antibiofilme: O acabamento espelhado elimina porosidades nativas do metal, riscos ou microfrestas. Isso impede que restos de produtos (como açúcares, gorduras, proteínas ou leveduras) fiquem incrustados na peça, bloqueando a formação de biofilmes.
Compatibilidade CIP e SIP: O componente foi projetado para resistir e responder perfeitamente aos ciclos de lavagem automática com soluções químicas agressivas em alta velocidade (CIP – Clean-in-Place) e esterilização térmica por injeção de vapor saturado (SIP – Sterilize-in-Place), suportando choques térmicos contínuos.
Metalurgia e Propriedades do Aço Inox
AISI 304A fabricação a partir do Aço Inox AISI 304 (liga austenítica contendo tipicamente 18% de Cromo e 8% de Níquel) confere propriedades ideais para a maioria das plantas de utilidades e processos:
Resistência à Oxidação Física: Oferece uma barreira excelente contra a ferrugem em contato com a umidade atmosférica, água doce, vapores de aquecimento e fluidos de processo de agressividade química moderada.
Preservação Sensorial do Produto: Sendo uma liga quimicamente estável e inerte, o Inox 304 não descama partículas metálicas e não altera a cor, o odor ou o sabor dos fluidos transportados, salvaguardando o controle de qualidade do produto final.
