Descrição
O Medidor Tipo Cone é um instrumento de medição de vazão baseado no princípio da pressão diferencial, desenvolvido para proporcionar medições precisas e confiáveis em processos industriais.

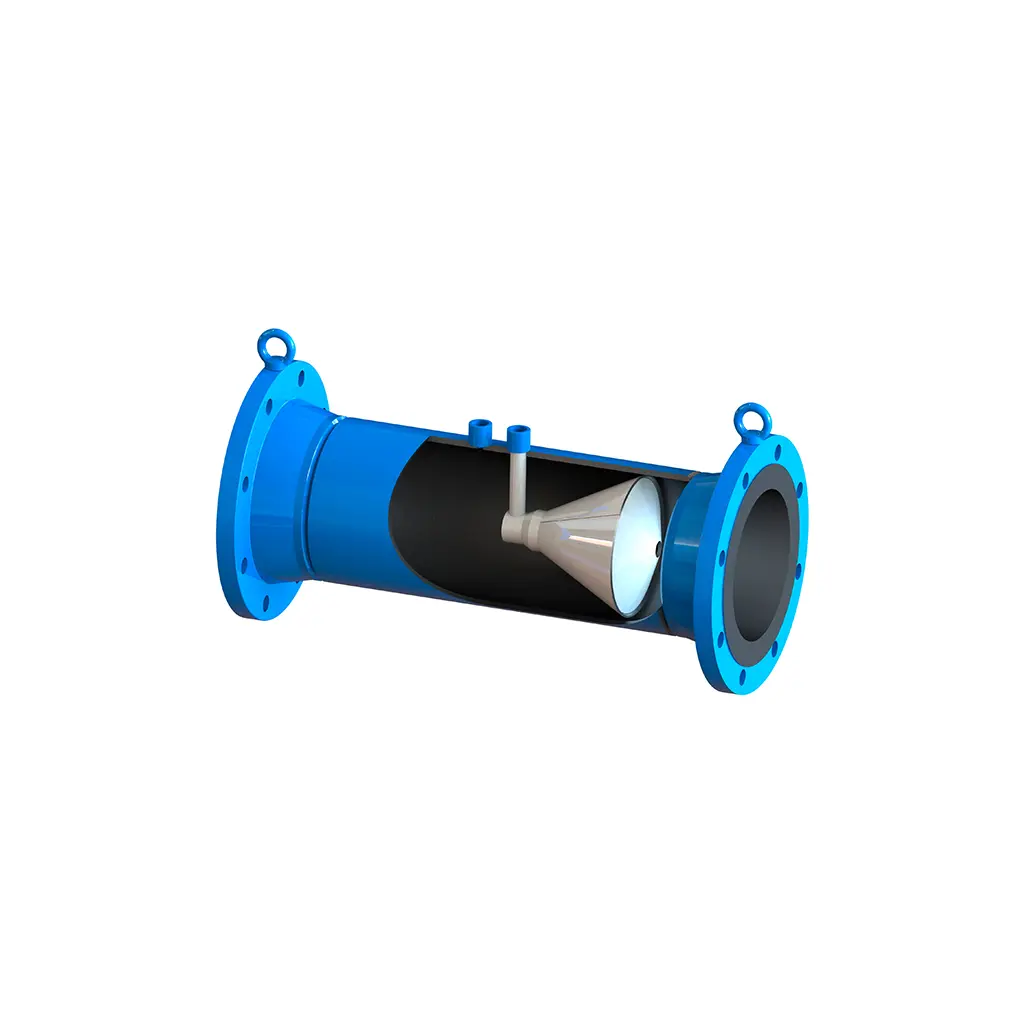

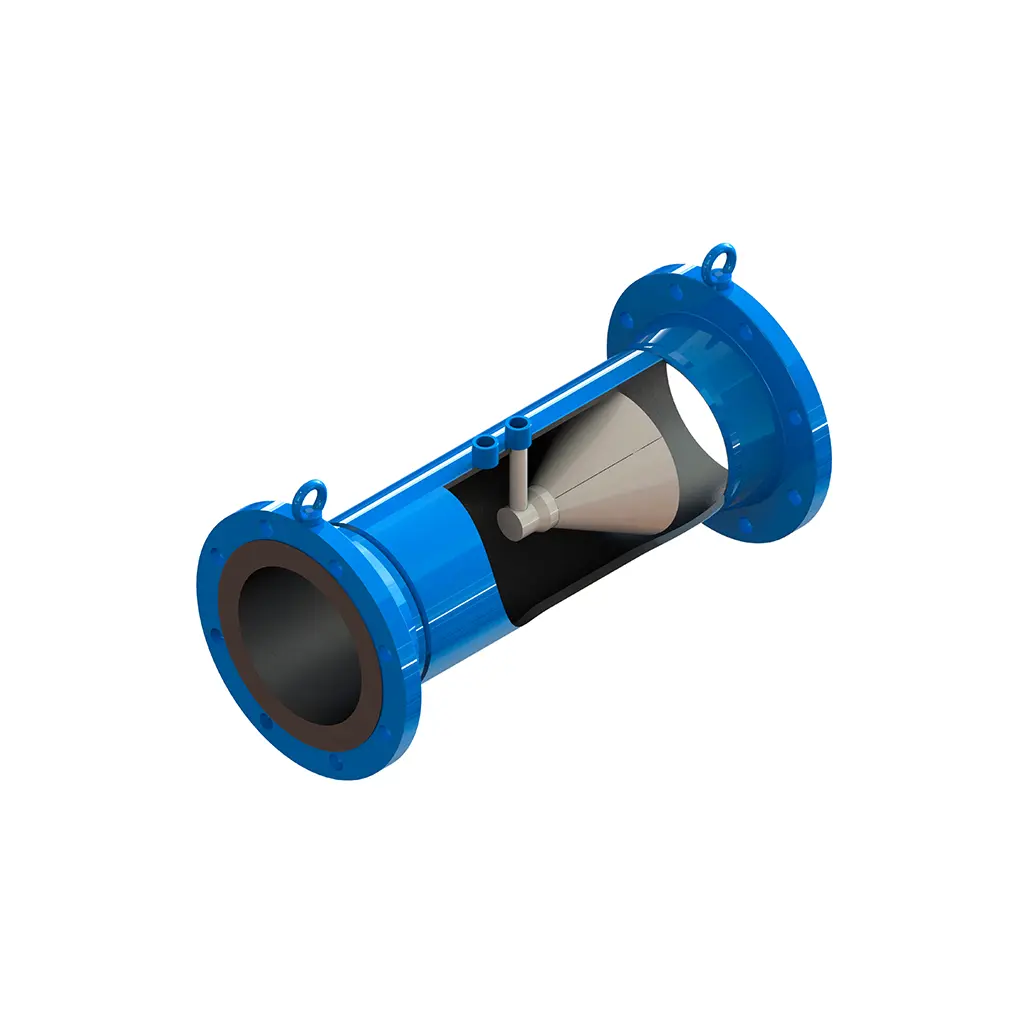

Seu elemento primário consiste em um cone central instalado no interior da tubulação, responsável por condicionar o escoamento do fluido e gerar uma diferença de pressão proporcional à vazão.
Diferentemente das placas de orifício convencionais, o Medidor Tipo Cone promove uma distribuição mais uniforme do fluxo, reduzindo os efeitos causados por turbulências, perfis de escoamento irregulares e perturbações geradas por curvas, válvulas e outros acessórios instalados na linha.
Essa característica permite sua utilização em instalações com menores trechos retos de tubulação, favorecendo aplicações em espaços reduzidos.
O que é um Medidor Tipo Cone?
O Medidor Tipo Cone é um instrumento utilizado para medição de vazão por pressão diferencial.
Seu princípio de funcionamento utiliza um cone central instalado no interior da tubulação para modificar o escoamento do fluido e gerar uma diferença de pressão.
Essa diferença de pressão é proporcional à vazão do fluido que passa pela linha.
Para que serve o Medidor Tipo Cone?
O Medidor Tipo Cone serve para medir a vazão de líquidos, gases e vapor em processos industriais.
Pode ser aplicado em:
- controle de processo;
- balanço de massa;
- monitoramento de consumo;
- medição de líquidos;
- medição de gases;
- medição de vapor.
Como funciona o Medidor Tipo Cone?
O funcionamento é baseado no princípio da pressão diferencial.
O cone instalado no interior da tubulação interfere de forma controlada no escoamento do fluido.
Em termos de funcionamento:
Fluido entra na tubulação → passa pelo cone central → ocorre diferença de pressão → diferença de pressão é proporcional à vazão
Essa diferença permite determinar a vazão do processo.
Medição de vazão por pressão diferencial
O Medidor Tipo Cone utiliza a diferença de pressão gerada pelo elemento primário como base para a medição da vazão.
Quanto à sua configuração:
- Elemento primário: Cone central
- Princípio de medição: Pressão diferencial
- Grandeza medida: Vazão

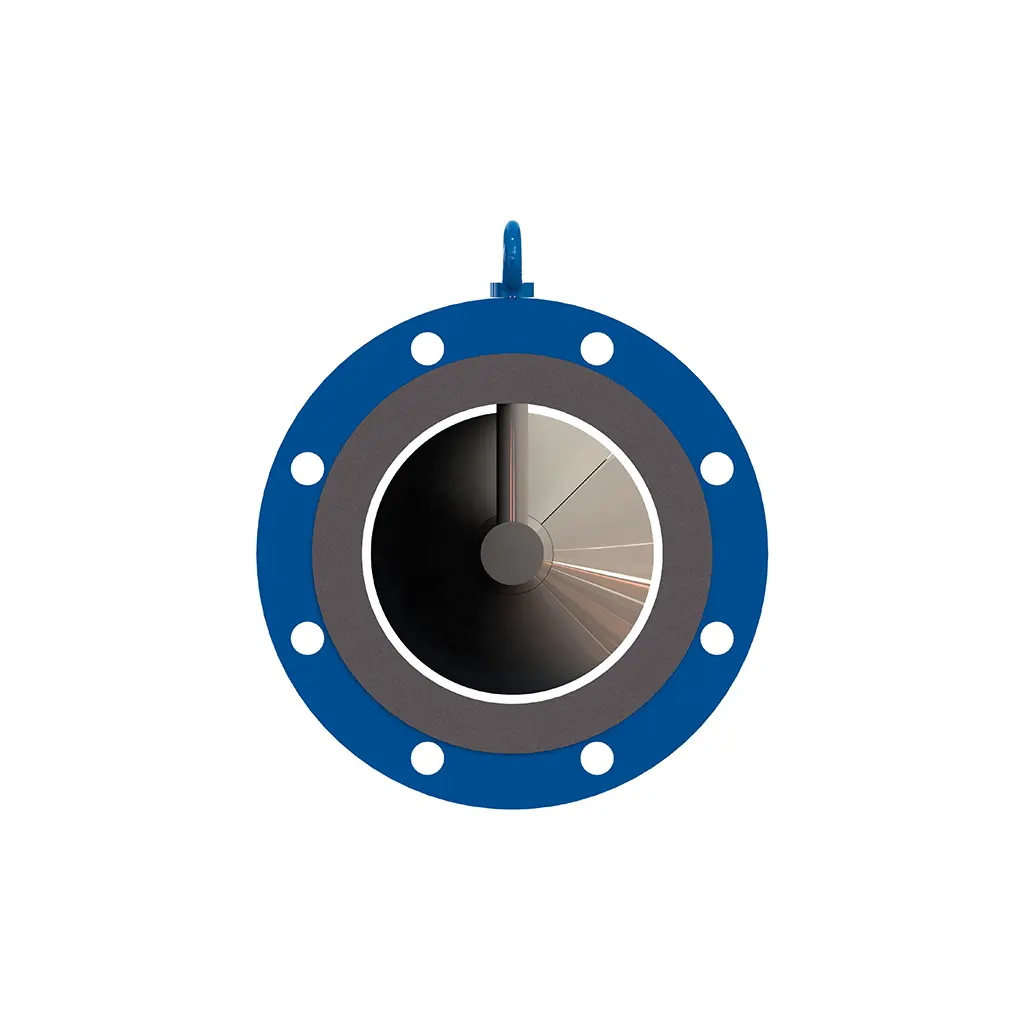

- Cone central no interior da tubulação
O elemento principal do medidor é um cone instalado no centro da tubulação.
Sua função é condicionar o fluxo e gerar a diferença de pressão utilizada na medição.
Essa configuração também contribui para uma distribuição mais uniforme do escoamento.
Condicionamento do fluxo
O Medidor Tipo Cone promove o condicionamento do escoamento do fluido dentro da tubulação.
Essa característica reduz os efeitos provocados por:
- turbulências;
- perfis de escoamento irregulares;
- curvas;
- válvulas;
- acessórios da linha;
- perturbações no fluxo.
Menor necessidade de trechos retos
Uma das características do Medidor Tipo Cone é permitir sua instalação com menores trechos retos de tubulação.
Essa vantagem ocorre devido ao condicionamento do fluxo proporcionado pelo cone central.
Por isso, o medidor pode ser utilizado em instalações com espaço reduzido.
Medidor Tipo Cone x Placa de Orifício
O Medidor Tipo Cone apresenta uma diferença importante em relação às placas de orifício convencionais.
Medidor Tipo Cone
Possui um cone central que condiciona o escoamento e promove uma distribuição mais uniforme do fluxo.
Placa de Orifício
Não apresenta a mesma configuração de condicionamento descrita para o elemento tipo cone.
O Medidor Tipo Cone reduz os efeitos de turbulências e perturbações provenientes de componentes da linha.
Aplicação em espaços reduzidos
A menor necessidade de trechos retos torna o Medidor Tipo Cone especialmente adequado para instalações em que o espaço disponível para tubulação é limitado.
Essa característica facilita sua integração em diferentes sistemas industriais.
Medição de líquidos, gases e vapor
O Medidor Tipo Cone pode ser utilizado para medir:
- líquidos;
- gases;
Sua aplicação deve considerar as características do processo e do fluido.
Materiais disponíveis
O Medidor Tipo Cone pode ser fabricado em:
- Aço Carbono;
- Aço Inoxidável;
- ligas especiais;
- materiais resistentes à corrosão.
A seleção do material pode ser realizada conforme as condições da aplicação.
Faixas de pressão e temperatura
O Medidor Tipo Cone pode ser fornecido para atender diferentes faixas de pressão e temperatura.
A configuração também pode considerar as características específicas do fluido utilizado no processo.
Construção robusta
Sua construção robusta proporciona:
- elevada durabilidade;
- baixa manutenção;
- longa vida útil;
- utilização em ambientes industriais severos.
Principais Aplicações
O Medidor Tipo Cone pode ser utilizado em:
- controle de processo;
- balanço de massa;
- monitoramento de consumo;
- medição de vazão de líquidos;
- medição de vazão de gases;
- medição de vazão de vapor;
- processos industriais críticos.
Setores de Aplicação
- Petróleo e Gás;
- Petroquímica;
- Química;
- Mineração;
- Siderurgia;
- Papel e Celulose;
- Geração de Energia;
- Saneamento;
- Alimentos e Bebidas;
- Farmacêutica.
Benefícios
- Proporciona medição precisa e confiável de vazão.
- Utiliza o princípio de pressão diferencial.
- Mede líquidos, gases e vapor.
- Condiciona o escoamento dentro da tubulação.
- Reduz os efeitos de turbulências.
- Reduz os efeitos de perfis de fluxo irregulares.
- Reduz interferências causadas por curvas, válvulas e acessórios.
- Exige menores trechos retos de tubulação.
- Favorece instalações em espaços reduzidos.
- Pode atender diferentes faixas de pressão e temperatura.
- Pode ser fabricado em diferentes materiais.
- Apresenta construção robusta.
- Baixa necessidade de manutenção.
- Longa vida útil.
