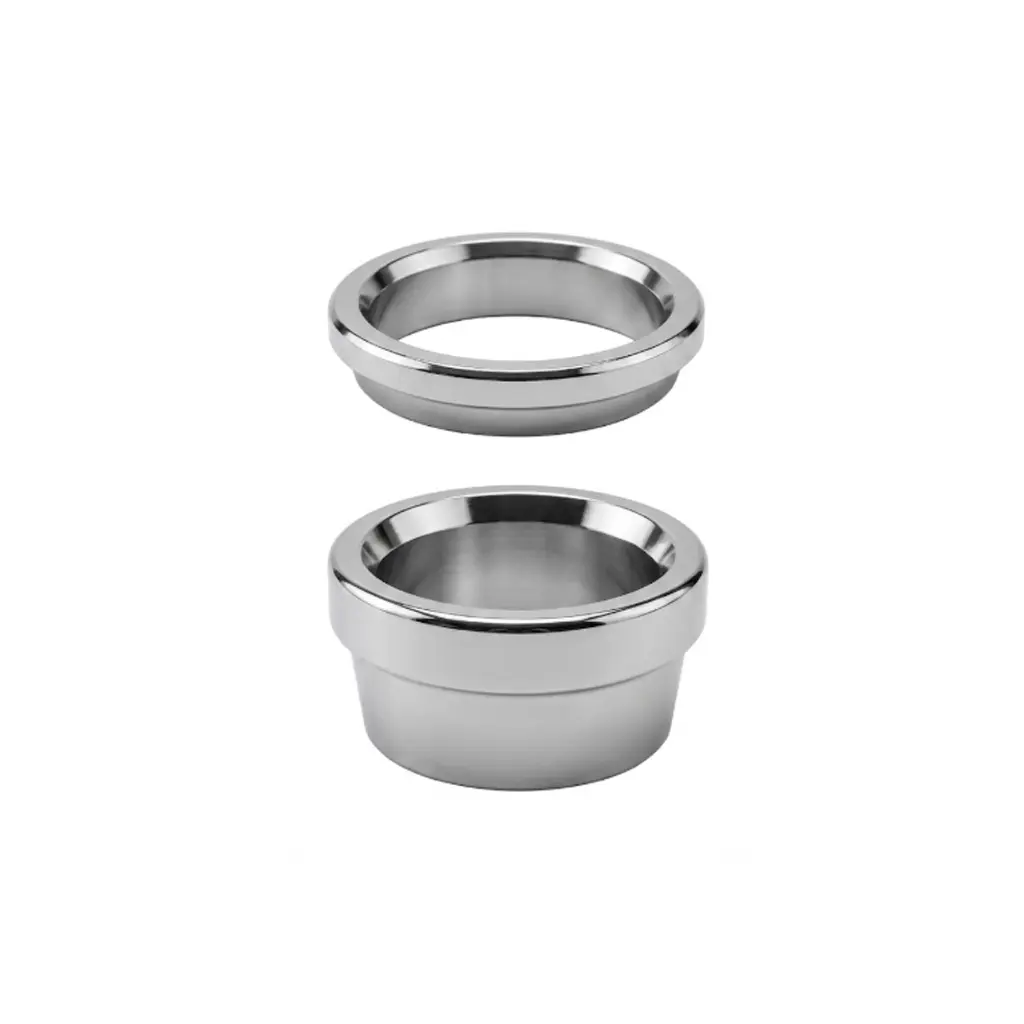

Conjunto Anilhas

Descrição

O Conjunto de Anilhas é um componente essencial em conexões de compressão, responsável por promover a fixação do tubo e contribuir para a estanqueidade do sistema em aplicações de condução de líquidos e gases.

Normalmente composto por anilha dianteira (frontal) e anilha traseira (posterior), o conjunto trabalha em conjunto com a porca e o corpo da conexão para formar uma união mecânica segura e resistente.

Durante o aperto, as anilhas se ajustam de forma controlada ao redor do tubo, contribuindo para a vedação metálica e fixação mecânica, mesmo em sistemas sujeitos a vibrações, pulsação de pressão e variações de temperatura.

Fabricado em materiais como Aço Inoxidável AISI 304, Aço Inoxidável AISI 316, Latão ou ligas especiais, o Conjunto de Anilhas oferece resistência à corrosão, desgaste mecânico e condições industriais severas.



O que é um Conjunto de Anilhas?

O Conjunto de Anilhas é um sistema formado por duas peças principais:

Anilha Dianteira + Anilha Traseira

Esses componentes trabalham em conjunto com:

Porca + Anilhas + Corpo da Conexão + Tubo

para realizar a fixação e vedação do tubo em uma conexão de compressão.



Para que serve o Conjunto de Anilhas?

O Conjunto de Anilhas serve para fixar mecanicamente o tubo e contribuir para a vedação da conexão por compressão.

Sua função inclui:

• manter o tubo firmemente posicionado;
• contribuir para a estanqueidade;
• reduzir riscos de vazamentos;
• suportar vibrações;
• resistir a variações de pressão;
• facilitar a montagem da conexão.



Como funciona o Conjunto de Anilhas?

Durante o aperto da porca, as anilhas são comprimidas entre o corpo da conexão e o tubo.

Esse processo provoca uma deformação controlada das anilhas ao redor do tubo, criando contato mecânico entre os componentes.



Sistema de vedação por compressão

O conjunto utiliza compressão mecânica para promover contato entre as anilhas, o tubo e o corpo da conexão.

Esse sistema contribui para:

• fixação do tubo;
• vedação da conexão;
• estabilidade mecânica;
• resistência a vibrações;
• resistência a variações de pressão e temperatura.



Compatibilidade com Tubos OD

O Conjunto de Anilhas é compatível com tubos dimensionados pelo OD, ou diâmetro externo. Por isso, a escolha correta do conjunto deve considerar a medida externa do tubo utilizado na instalação.



O que significa OD?

OD significa Outside Diameter, ou diâmetro externo do tubo.

Nas conexões de compressão, essa medida é utilizada como referência para selecionar corretamente:

• porca;
• anilhas;
• corpo da conexão;
• tubo compatível.



Vedação metálica e fixação mecânica

O Conjunto de Anilhas atua diretamente na formação de uma vedação metálica e na fixação do tubo.

Essa combinação permite que a conexão mantenha o tubo posicionado e contribua para a estanqueidade do sistema.



Resistência a vibrações e variações de pressão

Quando corretamente instalado, o sistema de compressão permite que as anilhas contribuam para a estabilidade da conexão em aplicações sujeitas a:

• vibrações;
• pulsação de pressão;
• variações térmicas;
• esforços mecânicos.



Materiais disponíveis

O Conjunto de Anilhas pode ser fabricado em:

• Aço Inoxidável AISI 304;
• Aço Inoxidável AISI 316;
• Latão;
• ligas especiais.

A seleção do material deve considerar as condições específicas da aplicação.



Características

• Composto por anilha dianteira e anilha traseira.
• Sistema de vedação por compressão.
• Excelente capacidade de estanqueidade.
• Alta resistência mecânica.
• Resistência a vibrações e choques térmicos.
• Compatível com tubos OD — Outside Diameter.
• Fácil instalação.
• Elevada resistência à corrosão.
• Disponível em diversas bitolas.
• Longa vida útil operacional.



Principais Aplicações

O Conjunto de Anilhas pode ser utilizado em:

• conexões de instrumentação;
• sistemas pneumáticos;
• sistemas hidráulicos;
• distribuição de gases industriais;
• linhas de amostragem;
• sistemas analíticos;
• processos químicos e petroquímicos;
• equipamentos laboratoriais;
• automação industrial;
• controle e monitoramento de processos.



Setores Atendidos

• Óleo e Gás;
• Indústria Química;
• Indústria Petroquímica;
• Farmacêutica;
• Alimentícia e Bebidas;
• Energia;
• Mineração;
• Papel e Celulose;
• Automação Industrial;
• Saneamento;
• Naval e Offshore;
• HVAC;
• Laboratórios e Instrumentação;
• Máquinas e Equipamentos Industriais.



Benefícios

• Contribui para uma vedação segura e confiável.
• Ajuda a reduzir riscos de vazamentos.
• Proporciona fixação mecânica do tubo.
• Resiste a vibrações e variações de pressão.
• Facilita a montagem de conexões de compressão.
• Contribui para estabilidade da instalação.
• Alta resistência à corrosão e desgaste.
• Disponível em diferentes bitolas.
• Reduz a necessidade de intervenções de manutenção.
• Solução essencial para sistemas de instrumentação e condução de fluidos.
