Descrição
As conexões de aço carbono são componentes fundamentais para a integridade estrutural e operacional de sistemas de tubulações industriais (piping). Fabricadas a partir de ligas de ferro e carbono, essas peças são projetadas especificamente para interligar tubos, mudar a direção de fluxos, derivar linhas, reduzir diâmetros ou vedar extremidades de forma segura e permanente.
Sua principal característica é a altíssima resistência mecânica, o que permite ao sistema suportar pressões nominais elevadas, choques térmicos, vibrações e severos esforços de tração e compressão sem sofrer deformações ou rupturas.
Principais Tipos de Conexões e Suas Funções
As conexões são classificadas pelo seu formato e função na linha de processo:

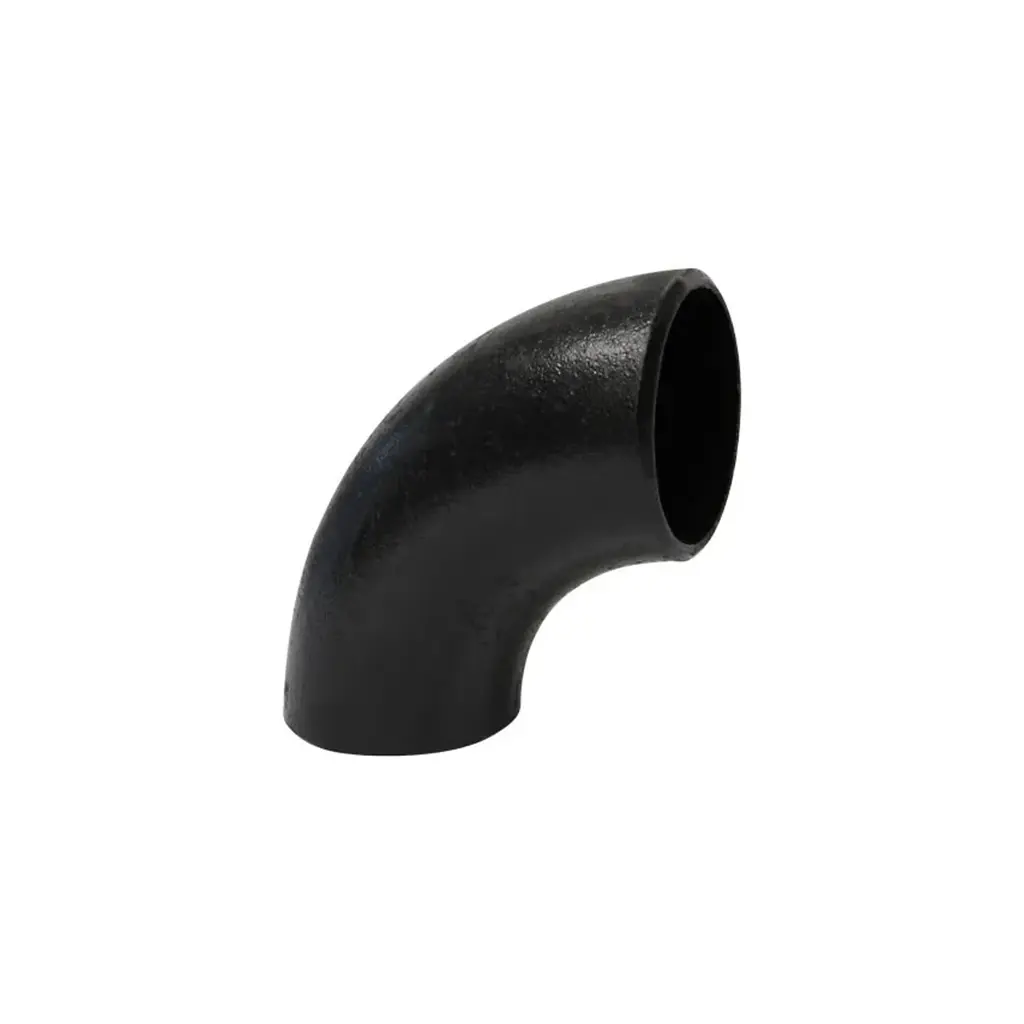

- Cotovelos / Curvas (90° e 45°): Utilizados para alterar a direção do fluxo do fluido com o mínimo de perda de carga possível (curvas de raio longo ou raio curto).
- Tês (Retos ou de Redução): Permitem a derivação de uma linha principal em um ângulo de 90°, criando ramificações no sistema.
- Reduções (Concêntricas e Excêntricas): Utilizadas para transicionar o diâmetro da tubulação. A concêntrica mantém o alinhamento pelo centro; a excêntrica mantém o alinhamento por uma das geratrizes (ideal para linhas de sucção de bombas para evitar acúmulo de ar).
- Caps (Tampões): Destinados ao fechamento/vedação permanente ou temporária da extremidade de uma tubulação.
- Luvas, Niples e Uniões: Componentes utilizados para a conexão de tubos de pequenos diâmetros ou para facilitar a manutenção e desmontagem de trechos da linha.
Tipos de Extremidades e Métodos de Fixação
A escolha do tipo de conexão também depende de como ela será fixada ao tubo. Conexões Tubulares para Solda de Topo (Butt-Weld – BW).
Possuem as extremidades chanfradas.
São soldadas diretamente topo a topo com o tubo.
Vantagem: Criam uma linha contínua, eliminando o risco de vazamentos e permitindo fluxo interno 100% livre de turbulências. Ideais para altas pressões e diâmetros médios a grandes.
