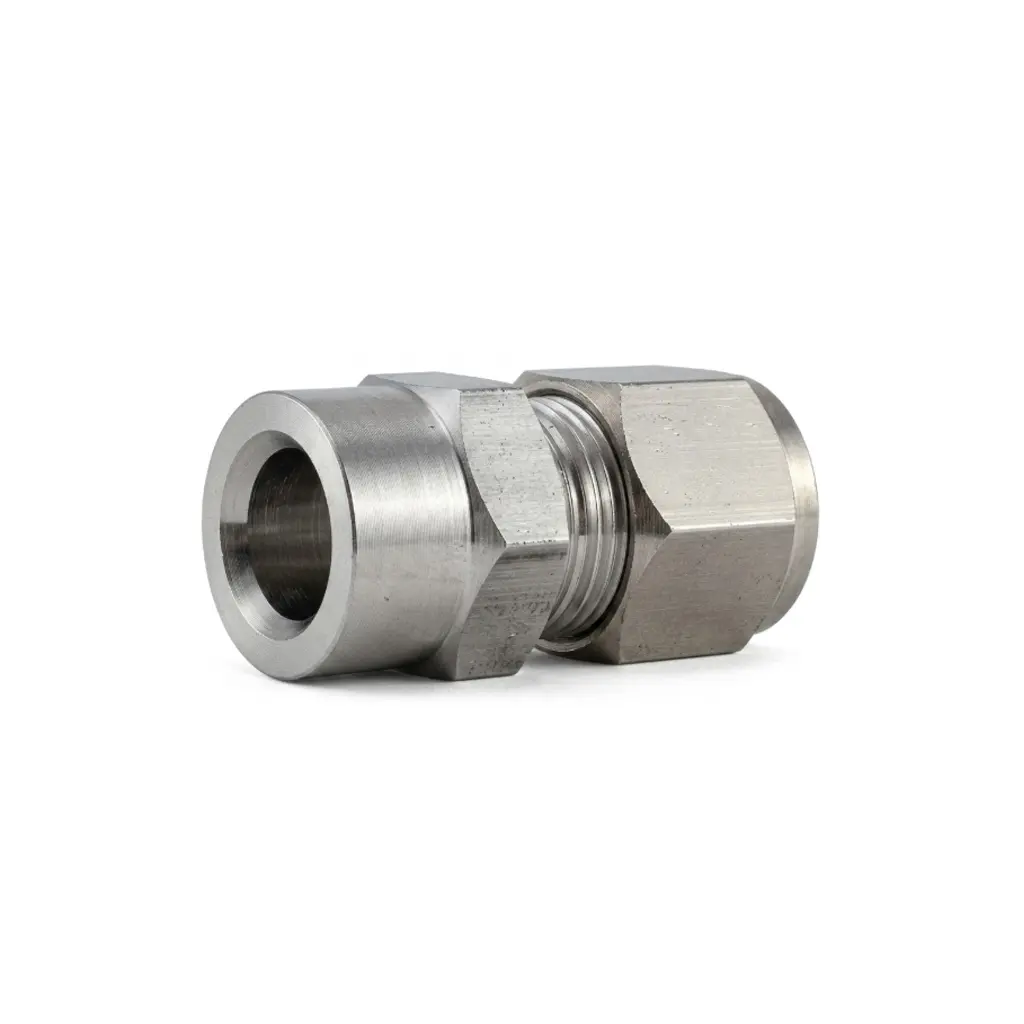

Conector OD x SW (Solda Encaixe)

Descrição

O Conector OD x SW (Solda Encaixe) é uma conexão industrial desenvolvida para realizar a transição entre tubos com diâmetro externo padronizado (OD — Outside Diameter) e sistemas de tubulação com extremidade Socket Weld (SW).

Sua configuração combina uma extremidade para tubo OD com sistema de compressão e uma extremidade para Solda Encaixe — Socket Weld, permitindo unir linhas de instrumentação a sistemas de processo que exigem elevada confiabilidade operacional.

A extremidade OD utiliza sistema de compressão para fixação e vedação do tubo, enquanto a extremidade SW permite uma união soldada permanente ao sistema. Essa combinação reúne praticidade de montagem no lado OD com robustez mecânica no lado soldado.

Fabricado em materiais como Aço Inoxidável AISI 304, Aço Inoxidável AISI 316, Aço Carbono ASTM A105, Duplex ou ligas especiais, o Conector OD x SW é indicado para aplicações industriais que exigem resistência mecânica, resistência à corrosão, pressão, temperatura e condições severas de operação.



O que é um Conector OD x SW?

O Conector OD x SW é uma conexão de transição que combina:

Tubo OD → Sistema de Compressão → Conector → Socket Weld (SW)

Sua função é permitir que uma linha construída com tubo OD seja integrada a um sistema que utilize Solda Encaixe como interface de conexão.



Para que serve o Conector OD x SW?

O Conector OD x SW serve para conectar um tubo OD a um sistema com extremidade para Socket Weld, realizando a transição entre uma conexão por compressão e uma conexão soldada.

Essa configuração pode ser utilizada quando a instalação exige:

• tubo OD em um lado;
• conexão permanente por solda no outro;
• elevada resistência mecânica;
• vedação eficiente;
• integração entre instrumentação e processo.



O que significa OD?

OD significa Outside Diameter, ou diâmetro externo. A extremidade OD do conector é dimensionada de acordo com o diâmetro externo do tubo utilizado na instalação.

Por isso, a seleção correta deve considerar a medida OD do tubo.



O que significa SW?

SW significa Socket Weld, ou Solda Encaixe.

Nesse sistema, a extremidade da tubulação é encaixada na conexão e posteriormente soldada, criando uma união permanente. No Conector OD x SW, essa interface corresponde ao lado destinado à integração com o sistema soldado.



Transição entre Tubo OD e Socket Weld

O principal diferencial do Conector OD x SW é reunir dois sistemas de conexão diferentes em um único componente:



Terminal para Tubo OD + Extremidade Socket Weld

Essa configuração permite integrar linhas de instrumentação a sistemas soldados sem exigir soldagem diretamente no lado do tubo OD.



Sistema de vedação por compressão

A extremidade OD utiliza um sistema de compressão responsável pela fixação e vedação do tubo.

Entre suas funções estão:

• fixar o tubo OD;
• contribuir para a vedação;
• proporcionar estabilidade mecânica;
• reduzir riscos de vazamentos;
• suportar aplicações sujeitas a vibrações;
• permitir montagem sem soldagem no lado OD.



Extremidade Socket Weld (SW)

A extremidade SW é destinada à Solda Encaixe, criando uma conexão robusta e permanente com o sistema.

Essa configuração pode ser utilizada em aplicações que exigem:

• elevada resistência mecânica;
• conexão soldada;
• estanqueidade;
• durabilidade;
• operação sob pressão e temperatura.





Características

• Conexão Tubo OD x Solda Encaixe (SW).
• Sistema de vedação por compressão.
• Extremidade para Socket Weld (SW).
• Alta resistência mecânica.
• Excelente capacidade de vedação.
• Resistência à pressão e temperatura.
• Excelente resistência à corrosão.
• Não requer solda no lado do tubo OD.
• Indicado para aplicações críticas.
• Disponível em diversas bitolas.
• Longa vida útil operacional.



Principais Aplicações

O Conector OD x SW pode ser utilizado em:

• sistemas de instrumentação industrial;
• linhas de processo;
• sistemas hidráulicos de alta pressão;
• distribuição de gases industriais;
• processos químicos e petroquímicos;
• refinarias;
• plataformas offshore;
• usinas de geração de energia;
• equipamentos industriais;
• sistemas de monitoramento e controle.



Setores Atendidos

• Óleo e Gás;
• Indústria Petroquímica;
• Indústria Química;
• Energia;
• Mineração;
• Papel e Celulose;
• Farmacêutica;
• Alimentícia e Bebidas;
• Siderurgia e Metalurgia;
• Naval e Offshore;
• Automação Industrial;
• Máquinas e Equipamentos Industriais.



Benefícios

• Permite a integração entre tubos OD e sistemas soldados.
• Excelente vedação contra vazamentos.
• Alta resistência à pressão e temperatura.
• Conexão robusta e permanente no lado soldado.
• Elevada resistência à corrosão e vibrações.
• Não exige soldagem no lado do tubo OD.
• Facilita a integração entre linhas de instrumentação e processo.
• Contribui para a redução de intervenções de manutenção.
• Aumenta a confiabilidade operacional do sistema.
• Solução durável para aplicações industriais críticas.
